Cómo desarrollar un proyecto de señalización vial desde cero en BIM

¡Hola diseñadores! Un proyecto de señalización vial juega un papel fundamental en la seguridad, eficiencia y organización del tráfico en las vías y zonas urbanas. Por ello, es fundamental que esté preparado de acuerdo con las normas y normativas vigentes, priorizando siempre la seguridad y eficiencia del sistema de señalización.

Con eso en mente, hemos desarrollado una guía completa que te muestra, paso a paso, Cómo desarrollar un proyecto de señalización vial desde cero hasta la metodología BIM., abarcando todo, desde las etapas iniciales de análisis hasta el modelado y la organización de la información del proyecto.

A lo largo de este contenido, te darás cuenta de que lograr este nivel de organización, precisión y compatibilidad con BIM depende directamente del uso de... herramientas especializadas, como el pecadoC, lo que hace que este proceso sea más práctico, estandarizado y acorde con los requisitos técnicos del sector.

Descargue la guía ahora para aprender cómo desarrollar un proyecto de señalización vial, asegurándose de tener acceso a la guía completa paso a paso cuando la necesite.

Importancia del diseño de la señalización vial

Un proyecto de señalización vial es crucial para la seguridad y eficiencia del tráfico en carreteras y zonas urbanas. No sólo guía a conductores, peatones y ciclistas, sino que también ayuda a reducir los accidentes al garantizar una circulación ordenada y predecible. Además, una adecuada señalización contribuye a la fluidez del tráfico, optimizando el tiempo de viaje y minimizando la congestión. Aquí hay algunas razones por las que estos proyectos son tan importantes:

Reducción de Accidentes

La señalización vial, cuando está bien diseñada e implementada, ayuda a prevenir accidentes. Las señales de advertencia, las señales de límite de velocidad y los cruces de peatones informan a los usuarios de la vía sobre las condiciones de la vía, permitiéndoles actuar de manera adecuada y evitar colisiones;

Orientación e información

Los proyectos de señalización proporcionan información esencial a conductores, ciclistas y peatones. Indican direcciones, lugares de interés, rutas alternativas y puntos de referencia. Sin esta orientación, la navegación sería confusa y caótica;

Fluidez del tráfico

La señalización vial contribuye a la fluidez del tráfico. Sin él, habría confusión, congestión y retrasos. Las señales de tránsito, los semáforos y las marcas de carriles ayudan a mantener el flujo constante y ordenado;

Organización Urbana

Los proyectos de señalización consideran la geografía urbana, la densidad de población y los patrones de uso de las carreteras. Delimitan zonas de aparcamiento, zonas de carga y descarga y definen direcciones de tráfico. Esto es esencial para la armonía entre vehículos y peatones;

Conciencia y Educación

Las señales de tráfico también cumplen una función educativa. Informan sobre las normas de circulación, las prioridades y la seguridad vial. Los proyectos bien diseñados fomentan la concienciación y el cumplimiento de las normas.

En definitiva, un proyecto de señalización vial no se trata sólo de señales y señales; Se trata de salvar vidas, facilitar la movilidad y promover la convivencia segura en la vía pública. Por tanto, invertir en proyectos de señalización es invertir en el bienestar de toda la comunidad.

Además de la importancia que tiene el proyecto de señalética dentro de la sociedad, otro aspecto tan relevante como esta importancia es la guía paso a paso sobre cómo desarrollar este tipo de proyectos.

Siga la guía a continuación sobre cómo desarrollar un proyecto de señalización vial eficiente y estéticamente agradable:

Análisis y diagnóstico

Empiece por comprender el contexto.

Estudiar la zona donde se implementará la señalización. Considere la infraestructura existente, el flujo de tráfico, las características de la carretera (como ancho, curvas, pendientes), presencia de peatones y ciclistas, zonas de conflicto y cualquier otro factor que pueda ser relevante.

Realizar un análisis de necesidades.

Identificar problemas existentes, como puntos ciegos, atascos, intersecciones peligrosas o falta de orientación. Considere algunos factores como el flujo de tráfico, la densidad de población, los tipos de vehículos y los puntos críticos.

Un buen consejo también es buscar información en la Policía Militar, en informes policiales, sobre la naturaleza de los accidentes ocurridos en el segmento en cuestión. De esta forma, podrás buscar soluciones de diseño de señalización para evitar nuevos accidentes.

Para las carreteras federales, estos datos también son públicos. Y puedes acceder a ellos a través de este enlace: DATOS PÚBLICOS SOBRE ACCIDENTES EN LAS CARRETERAS FEDERALES.

Definir los objetivos

Defina claramente los objetivos del proyecto. Estos pueden incluir mejorar la seguridad, facilitar la navegación, organizar el tráfico o sensibilizar a la población.

Reglas y regulaciones

Descubra a qué organismo supervisor se encuentra bajo jurisdicción. Consulte a las agencias responsables, como el Departamento de Tránsito, para garantizar el cumplimiento. Algunas federaciones pueden tener sus propias reglas para su señalización.

Hemos enumerado algunos ejemplos de organismos que tienen sus propios manuales, y puede descargar estos manuales haciendo clic en los enlaces a continuación:

No olvide nunca consultar con los organismos responsables posibles actualizaciones de sus normas, reglamentos y manuales.

¿Qué software debería utilizarse en un proyecto de señalización vial?

El desarrollo de un proyecto de señalización vial generalmente comienza con un Plataforma CAD, que sirve de base para la elaboración de los dibujos técnicos, la implementación de los elementos y la compatibilidad con el diseño geométrico de la carretera.

EL AutoCAD Es la plataforma más utilizada en el mercado para este tipo de proyectos, principalmente debido a su amplia adopción entre diseñadores, organismos públicos y empresas de ingeniería. Permite el desarrollo de proyectos 2D con un alto nivel de control gráfico y compatibilidad con los principales formatos utilizados en obras de infraestructura.

Ya AutoCAD Civil 3D Se trata de una solución diseñada específicamente para proyectos de infraestructura, como autopistas, drenaje y movimientos de tierra. La principal diferencia con respecto al AutoCAD tradicional es que Civil 3D funciona con... modelado inteligente, Basándonos en alineaciones, perfiles, superficies y corredores. A continuación, encontrará información que explica esta diferencia:

Independientemente de la plataforma CAD utilizada —ya sea AutoCAD, Civil 3D u otras soluciones compatibles con el formato DWG (como BricsCAD, GstarCAD y ZWCAD)—, estas plataformas constituyen la base y no son exclusivas de nuestro escenario de desarrollo eficiente de proyectos de señalización vial. Por lo tanto, se requerirán herramientas especializadas capaces de automatizar tareas, garantizar el cumplimiento normativo y facilitar la transición de 2D a BIM.

En este contexto, el pecadoC actúa como un complemento esencial Es compatible con la plataforma CAD, funcionando como un plugin compatible con AutoCAD, Civil 3D y otros programas basados en DWG. Fue desarrollado específicamente para proyectos de señalización vial, permitiendo la creación automatizada de señales horizontales, verticales y direccionales, la generación de cantidades, el detallado técnico de las señales y la transformación del proyecto 2D a BIM, todo dentro del entorno de proyecto que ya utiliza el diseñador.

Preparación del proyecto

Normalmente los proyectos de señalización vial se realizan en base a un proyecto geométrico previamente desarrollado. Sin embargo, en algunos casos se pueden adoptar otras formas de desarrollo, como nubes de puntos o incluso imágenes de satélite. Esto es responsabilidad del diseñador de geometría, dialogar siempre con este profesional y con otras disciplinas del diseño para extraer información pertinente que pueda influir en el proyecto de señalética.

A partir de las necesidades identificadas a través de la Análisis y Diagnóstico y comprensión de Reglas y regulaciones En su caso, elaborar el proyecto de señalización vial, considerando la ubicación de las vías, permisos de adelantamiento o no, intersecciones, pasos de peatones y puntos de interés. A continuación se muestran algunos elementos comunes presentes en los proyectos de señalización.

Señalización Horizontal

EL señalización horizontal Es un conjunto de marcas, líneas, símbolos y leyendas pintadas directamente sobre la superficie de vías, como calles y autopistas, con el objetivo de guiar, organizar y controlar el flujo de vehículos y peatones. Este tipo de señalización es fundamental para garantizar la seguridad y eficiencia en el tráfico, proporcionando información visual clara y directa a los usuarios de la vía. A continuación se muestran algunos tipos de señalización horizontal existentes:

LBO – Línea a Bordo

La línea de borde establece los límites lateral, derecho e izquierdo de la calzada. Proporciona mejores condiciones de visibilidad, delimitando la pista, especialmente de noche o en condiciones climáticas adversas, como niebla o lluvia.

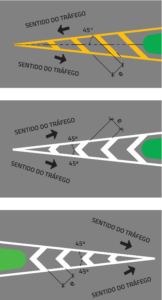

ZPA – Cebrados

Se utilizan para dirigir los flujos de tráfico en las carreteras, con el fin de garantizar una mayor seguridad del tráfico y una mejor delimitación de los carriles. Regulan las zonas del pavimento que no se pueden utilizar en condiciones normales de funcionamiento, las denominadas zonas neutras.

LCA – Línea de fontanería:

Delimita el pavimento reservado a la circulación de vehículos, orientando los flujos de tráfico por razones de seguridad y fluidez. Normalmente va acompañado de ZPA para el relleno de zonas inutilizables del pavimento.

LFO: líneas de flujo opuestas

Divide los flujos de circulación opuestos, delimitando el espacio disponible para cada sentido y regulando los tramos. Existen variaciones de estas líneas, son:

LFO-1

Divide los flujos de circulación opuestos, delimitando el espacio disponible para cada sentido y regulando los tramos en los que están prohibidos los adelantamientos y movimientos laterales en ambos sentidos, salvo el acceso a viviendas vecinas.

LFO-2

Divide los flujos de circulación opuestos, delimitando el espacio disponible en cada sentido e indicando los tramos en los que se permiten adelantamientos y movimientos laterales.

LFO-3

LFO-4

Divide los flujos de circulación opuestos, delimitando el espacio disponible para cada sentido y regulando los tramos en los que están prohibidos o permitidos los adelantamientos, la transposición y los desplazamientos laterales.

Puedes descargar bloques de señalización vial horizontal gratuitos para AutoCAD y comenzar tus proyectos utilizando el material que encontrarás a continuación:

https://seabrasolucoes.com.br/blocos-cad-para-sinalizacao-horizontal/

Señalización vertical

EL señalización vertical Es un sistema de comunicación visual utilizado en la vía pública, compuesto por señales y señales instaladas en postes o soportes verticales a lo largo de calles y carreteras. Estas señales proporcionan información importante para conductores y peatones, ayudando a regular el tráfico, orientar y garantizar la seguridad vial. La señalización vertical se clasifica en tres categorías principales. Ellos son:

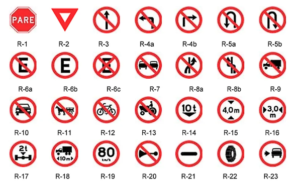

Placas reglamentarias

Las señales reglamentarias tienen como objetivo indicar a los usuarios de la carretera las regulaciones que se aplican al uso de la vía.

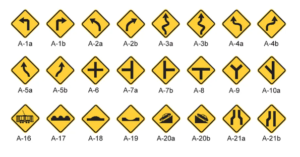

Señales de advertencia

Las señales de advertencia tienen la función de advertir con anticipación sobre cambios en las características físicas u operativas de la carretera, con el fin de advertir al usuario sobre la nueva situación. Deben utilizarse cuando se produzcan cambios imprevistos o difíciles de ver, tanto de día como de noche, o de ser entendidos por el usuario, que puedan afectar las condiciones de seguridad y fluidez del tráfico.

Puedes descargar bloques de señalización vertical gratuitos para AutoCAD para comenzar tus proyectos utilizando nuestro material a continuación:

https://seabrasolucoes.com.br/blocos-cad-para-sinalizacao-vertical/

Paneles de señalización indicativos.

Son un tipo de señalización vertical que proporciona información y orientación útil a los usuarios de la vía, ayudando en la navegación y el reconocimiento de servicios, destinos y puntos de interés. Estas señales están diseñadas para facilitar la orientación de conductores y peatones, permitiéndoles encontrar fácilmente ubicaciones específicas o conocer la distancia hasta un punto determinado. Pueden contener pautas de dirección o distancia.

Señales de dirección

Guían al conductor a través de las diferentes etapas de su viaje, proporcionándole la información necesaria para definir las direcciones e indicaciones a seguir para llegar al destino previsto. Las leyendas utilizadas para identificar las rutas deben ser conocimiento consolidado de la población y deben basarse en un sistema de información formado por un conjunto de hitos urbanos y rurales de gran interés público.

Señales de orientación de distancia

Son un tipo específico de señalización indicativa que proporciona información sobre la distancia a determinados destinos, ayudando a los conductores a planificar sus rutas y saber a qué distancia falta para llegar a un punto de interés. Estas señales son particularmente útiles en carreteras y autopistas, donde una orientación precisa es crucial para una navegación segura y eficiente.

Recuerda elegir colores, tipografías e íconos que sean legibles, reconocibles y acordes con las normas de tránsito. La señalización debe ser clara e intuitiva, incluso para quienes no conocen el lugar. Si existe una oportunidad o necesidad, busque el organismo supervisor responsable para discutir propuestas de soluciones de señalización. La función de estas instituciones no es sólo de supervisión, sino también de orientación. Cuentan con profesionales sumamente calificados y familiarizados con las necesidades de una avenida, camino o autopista. Esta información también es valiosa para desarrollar un diseño de señales de tráfico eficaz.

Puedes descargar bloques de señalización dinámica gratuitos para AutoCAD para comenzar tus proyectos utilizando nuestro material a continuación:

https://seabrasolucoes.com.br/diagramacao-de-placas-de-sinalizacao-vertical-no-autocad-ou-civil-3d/

Dispositivos de seguridad

Se trata de dispositivos instalados longitudinalmente a lo largo de la vía o como separadores en medianas o en bordes de puentes, con el objetivo de contener, absorber la energía del impacto y redirigir a los vehículos desbocados que se salen de la calzada.

Las pautas para el desarrollo de proyectos de dispositivos de contención vial están directamente relacionadas con las características geométricas, velocidad, composición del tráfico y presencia significativa de peatones y ciclistas, entre otras, permitiendo evaluar la necesidad y la elección del tipo más adecuado a la situación. Deben cumplir con las normas técnicas de la ABNT.

Dentro de los diversos tipos de dispositivos de seguridad existentes, en Brasil se destacan dos tipos:

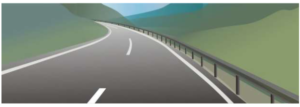

Defensa metálica

Es un dispositivo de protección continuo deformable, formado por una estructura metálica que tiene forma, resistencia y dimensiones diseñadas para contener y redirigir los vehículos descontrolados. El uso de una defensa metálica se determina analizando las características del lugar, según criterios establecidos en las normas técnicas de la ABNT, que indican el modelo más adecuado al nivel de contención deseado y el espacio de trabajo disponible en relación a la deflexión máxima del sistema. .

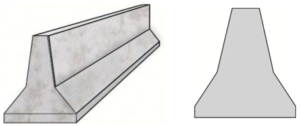

Barrera de hormigón

Se trata de un dispositivo de seguridad rígido y continuo instalado a lo largo de la vía pública para guiar a los vehículos descontrolados de vuelta a la carretera con desaceleraciones soportables por el cuerpo humano y minimizar los daños a los vehículos y al propio dispositivo. Esto ayuda a evitar que los accidentes se agraven, como colisiones frontales tras cruzar medianas, caídas por acantilados e impactos contra elementos fijos, como pilares de puentes, postes y árboles.

Es importante resaltar que estos dispositivos de seguridad mencionados anteriormente son algunas de las opciones disponibles para proponer en proyectos de señalización vial. Es posible utilizar otros tipos de dispositivos, siempre que estén debidamente normalizados por la ABNT.

Aprobación y autorización

Después de preparar el proyecto, preséntalo para su aprobación a las autoridades competentes responsables de la gestión de la señalización vial en tu región. Asegúrese de seguir todos los procedimientos y requisitos necesarios para obtener la autorización para instalar los letreros.

En esta etapa, es posible que haya que realizar revisiones. Es normal y necesario mejorar la eficacia del proyecto de señalización vial.

Luego de este proceso, el proyecto recibe la aprobación y pasa a la presupuestación y ejecución.

Presupuesto

A veces, este paso puede venir junto con la parte de entrega del proyecto. Sin embargo, independientemente de si es necesario entregarlo o no en esta etapa, el presupuesto juega un papel importante en el proyecto de señalización vial. Los costos de implementación son importantes a la hora de tomar la decisión de utilizar o no un determinado dispositivo vial.

Para elaborar el presupuesto de un proyecto de señalización vial existen algunos mecanismos de referencia de precios que se pueden utilizar:

SICRO (Sistema de Costos de Referencia de Obras):

Esta es una herramienta desarrollada por el Departamento Nacional de Infraestructura de Transportes (DNIT). SICRO es un documento de referencia para la elaboración de presupuestos y el cálculo de costos en la construcción civil.

SICRO es un modelo que fomenta la competitividad en el sector. Los contratistas pueden saber, aproximadamente, dónde un coste es excesivamente alto, lo que permite a las empresas elaborar un presupuesto justo y transparente.

SICRO proporciona referencias de costos para los presupuestos de obras públicas licitados por DNIT. Los costos y precios que figuran en la tabla están desglosados por región del país. Cada región tiene su propia tabla, y la información se subdivide dentro de cada tabla por estado.

TPU (Tabla de precios unitarios)

Es un documento que hace referencia a los costos de diversos servicios y materiales utilizados en obras y proyectos. Sirve como guía para estimar el presupuesto total de un proyecto, facilitando el proceso de planificación y licitación.

Algunas federaciones tienen sus propias TPU, ya que los valores de entrada pueden variar mucho de una región a otra.

Siempre es importante recalcar que antes de generar el presupuesto para un proyecto de señalización vial, buscar la referencia de la TPU a utilizar con las autoridades competentes es crucial. Estas tablas se actualizan constantemente teniendo en cuenta la inflación, por lo que es de suma importancia buscar correctamente la información más actualizada disponible.

Implementación y mantenimiento

Ejecutar el proyecto según lo previsto, instalando la señalización, pintando los carriles y activando los semáforos. Proceder con la implementación de la señalización vial de acuerdo con las especificaciones del proyecto, esto incluye fabricar las señales, instalar los soportes adecuados, colocar las señales en los lugares definidos y señalización temporal durante el proceso de instalación.

Establezca un plan de mantenimiento regular para garantizar que la señalización permanezca visible y funcional.

Evaluación continua

Monitorizar el impacto de la señalización: observar si ha habido una mejora en la seguridad, la fluidez del tráfico y una reducción de los accidentes. Esté abierto a ajustes y mejoras según sea necesario.

Recuerde que un proyecto de señalización bien ejecutado no sólo orienta a los usuarios, sino que también contribuye a una comunidad más segura y organizada. Por ello, dedique tiempo y cuidado al desarrollo de este importante aspecto urbano.

BIM ha llegado

Hasta ahora desconocida, una nueva etapa en el proceso de un proyecto de señalización vial comienza a formar parte del día a día de los diseñadores. Denominada BIM (Building Information Modeling), esta metodología ha venido revolucionando la forma en que se diseñan, desarrollan y gestionan proyectos de construcción e infraestructura. Cuando Aplicado a proyectos de señalización vial, BIM ofrece importantes beneficios:

Puedes descargar bloques de señalización 3D/BIM gratuitos para AutoCAD para comenzar tus proyectos utilizando nuestro material a continuación:

https://seabrasolucoes.com.br/blocos-bim-3d-para-sinalizacao-vertical-dwg-download-gratis/

Integración y colaboración

El uso combinado de BIM y SIG (Sistemas de Información Geográfica) permite reducir la segregación interna entre temas, simplifica los flujos de trabajo y aumenta la productividad. Además, facilita la colaboración con las partes interesadas internas y externas. En otras palabras, la naturaleza interdisciplinaria de la señalización y otras disciplinas en un proyecto de infraestructura vial, como el drenaje y el pavimentado, fomenta la interacción constante.

Automatización y Precisión

Con BIM, es posible automatizar la transformación de diseños de señalización 2D convencionales al formato BIM. Esto acelera el proceso y mejora la precisión en la representación de los elementos de señalización.

Análisis y mejoras

BIM permite realizar análisis detallados antes de la fase de construcción. Por ejemplo, es posible comprobar posibles conflictos entre disciplinas, como la ubicación de la señalización en relación con otros elementos de la infraestructura.

Ahorrar tiempo y dinero

El modelado BIM proporciona importantes ahorros de tiempo y recursos, además de permitir una cuantificación precisa de los materiales utilizados en la construcción.

En resumen, BIM es una potente herramienta para optimizar proyectos de señalización vial, mejorando la eficiencia, la calidad y la colaboración entre los implicados.

Niveles de detalle en proyectos BIM

Al igual que en las fases de preparación de proyectos, la metodología BIM también requiere de unas reglas a niveles de detalle que se deben seguir. Los organismos de supervisión tienen autonomía para exigir qué nivel de detalle debe recibir el proyecto BIM.

El objetivo de LOD en BIM es evaluar la cantidad, calidad y claridad de la información disponible en una determinada etapa del proyecto, fundamental para la planificación, presupuestación, ejecución y mantenimiento de la construcción.

En Brasil, la norma de Santa Catarina (Cuaderno SC-BIM) adopta como base el BIM Forum (alineado con el AIA), siendo el único que asocia el LOD con las diferentes fases del proyecto (estudio de viabilidad, estudio preliminar, borrador, legal, básica, ejecutiva).

EL Cuaderno SC-BIM utiliza una estructura de Niveles de Desarrollo (ND), que van desde ND-100 a ND-400, que cubren desde el diseño inicial hasta el detalle para la generación de la documentación de construcción. Adicionalmente está el ND-500, correspondiente a la etapa “As Built”.

Optimiza tu trabajo

Utilizar herramientas BIM para desarrollar el proyecto de señalización. El uso de complementos o software específicos puede automatizar el proceso de transformación de proyectos 2D en modelos BIM.

Planifique la integración de la señalización con otros elementos de diseño, como estructuras, paisajismo e infraestructura.

Recuerda que BIM se está convirtiendo en una tendencia importante en el ámbito de los proyectos, y dominar esta metodología puede ayudarte a avanzar como profesional. Aproveche los recursos disponibles, como software sinC para desarrollar proyectos de señalización eficientes y precisos.

Conclusión

Si has llegado hasta aquí y quieres profundizar en el área de la cartelería y convertirte en un diseñador especializado, conoce nuestros Formación completa “del 2D al BIM en cartelería”. Este curso es ideal tanto para principiantes que quieran especializarse en el desarrollo de proyectos de señalización urbana y vial, como para profesionales que ya tienen conocimientos en el área, pero buscan mejorar sus metodologías con las nuevas tecnologías del mercado, asegurando mayor agilidad y practicidad. en ejecución. de sus proyectos.

Preguntas frecuentes

¿Cuáles son los pasos necesarios para desarrollar un proyecto de señalización vial?

Un proyecto de señalización vial suele constar de las siguientes etapas: análisis y diagnóstico de la vía, definición de objetivos, verificación de las normas aplicables, desarrollo de la señalización horizontal y vertical, aprobación por las autoridades competentes, elaboración del presupuesto, implementación y mantenimiento. En proyectos más recientes, también es común la conversión a BIM, lo que permite una mayor integración, precisión y gestión de la información.

¿Qué normas y organismos regulan los proyectos de señalización vial en Brasil?

Los proyectos de señalización vial en Brasil deben seguir principalmente las directrices de la CONTRAN (Consejo Nacional de Tránsito), la DNIT (Departamento Nacional de Infraestructura de Transporte) y las DER (Departamentos de Carreteras) estatales, además de las normativas municipales específicas. Cada organismo puede tener sus propios manuales de señalización, por lo que es fundamental verificar la jurisdicción responsable de la vía y consultar siempre las versiones más recientes de dichas normativas.

¿Cómo transformar un proyecto de señalización vial en BIM?

La transformación de un proyecto de señalización vial a BIM implica modelar los elementos de señalización con la información técnica asociada, como dimensiones, materiales y cantidades. Este proceso se puede realizar utilizando diseños 2D existentes y herramientas especializadas, como sinC, que automatizan la conversión a BIM y facilitan la compatibilidad con otras disciplinas del proyecto.

¿Qué software es el más adecuado para desarrollar proyectos de señalización vial?

El desarrollo de proyectos de señalización vial suele comenzar con una plataforma CAD, como AutoCAD o Civil 3D; sin embargo, estas herramientas no están diseñadas específicamente para señalización. Para aumentar la productividad, garantizar el cumplimiento normativo y facilitar la transición de 2D a BIM, lo ideal es utilizar herramientas especializadas, como sinC, que complementan la plataforma CAD y automatizan gran parte del proceso de diseño.
